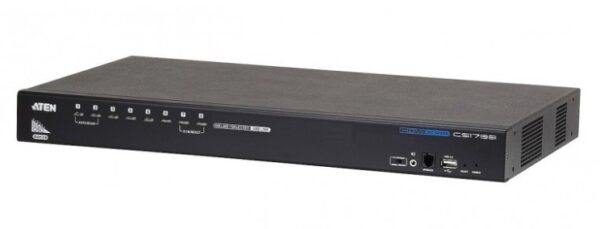

Aten CS1798

8-Port USB HDMI KVM Switch



CS1798 อุปกรณ์สลับควบคุม PC, Server, DVR, NVR, ระบบควบคุมกล้องวงจรปิด (CCTV) , เครื่องบันทึกภาพกล้องวงจรปิด รองรับ การสลับใช้งาน Computer/Server 8 เครื่อง ด้วยจอ, คีย์บอร์ด, เม้าส์ ชุดเดียวกัน ซึ่งรองรับการต่อพ่วงกันแบบ Cascade ช่วยให้เพิ่ม server ในระบบได้สูงสุดถึง 512 เครื่อง เหมาะสำหรับใช้ใน ห้องควบคุมกล้องวงจรปิด

นอกจากนี้ CS1798 ยังรองรับ การควบคุม multi-display Computer หลายเครื่อง ด้วยจอ, คีย์บอร์ด, เมาส์ เพียงชุดเดียว อีกด้วย



คุณสมบัติ

• สลับควบคุม PC, Server, DVR, NVR, ระบบควบคุมกล้องวงจรปิด (CCTV), เครื่องบันทึกภาพกล้องวงจรปิด

• สลับควบคุมคอมฯ 8 เครื่องแบบ HDMI และ USB Keyboard/Mouse พร้อม USB2.0 device ด้วย จอ, คีย์บอร์ด, เมาส์ ชุดเดียวกัน

• ต่อพ่วงกันได้ 3 ระดับ ช่วยให้ควบคุมคอมฯ ได้สูงสุด 512 เครื่องจากคอนโซลเดียว1

• Multi-Display Feature – ต่อ stack CS1798 ได้สูงสุด 8 เครื่อง เพื่อช่วยให้สามารถสลับควบคุม multi-display computer ด้วยจอแบบ Extend monitor และ คีย์บอร์ด, เมาส์ เพียงชุดเดียว (dual display/triple display/quad display/multi-display)

• มี 2 พอร์ต USB2.0 hub ในตัว2

• สลับซีพียูได้จากปุ่มกดหน้าเครื่อง, คีย์ลัด และ OSD เมนู

• อัพเกรดเฟิร์มแวร์ได้

• Video DynaSync – เทคโนโลยีเฉพาะจาก ATEN ที่ช่วยขจัดปัญหาการแสดงผลระหว่าง boot เครื่องคอมฯ และ ช่วยให้แสดงผลความละเอียดได้ดีที่สุดเมื่อสลับระหว่างพอร์ต

• รองรับความละเอียดสูงสุด ถึง 1080p / 1920×1200@60Hz3

• รองรับความละเอียดจอแบบ Widescreen

• Audio enabled – Full base response ช่วยเพิ่มประสบการณ์ในการฟังเพลง สำหรับ 2.1 channel surround sound system

• ช่องเสียบลำโพงด้านหน้า ช่วยให้ถอดเสียบสายทำได้ง่ายขึ้น

• มี Auto Scan mode ช่วยให้สลับหน้าจอวนไปทีละ Server ได้แบบอัตโนมัติ

• เข้ากันได้กับ HDCP

• รองรับทั้ง Windows, Linux, Mac และ Sun4

• รองรับคุณสมบัติ Console mouse port emulation/bypass ช่วยให้รองรับ driver mouse มากที่สุด และ มัลติฟังก์ชั่นเมาส์

• รองรับ Complete keyboard emulation จึงไม่มีปัญหาคีย์บอร์ด error ระหว่าง boot เครื่อง

• รองรับ Mac/Sun keyboard และ จำลอง PC คีย์บอร์ดได้ 5

• OSD รองรับหลายภาษา ทั้ง English, German, Japanese, Traditional Chinese, Simplified Chinese, Spanish, Russian, and French

• Multilingual keyboard mapping – supports English (US), English (UK), German (GER.), German (SWISS), French, Hungarian, Italian, Japanese, Korean, Russian, Spanish, Swedish, Traditional Chinese, and Simplified Chinese

• รองรับ hot-plugging

หมายเหตุ

1. CS1798 cascade กับ CS1798 เท่านั้น

2. ไม่สามารถเข้าถึง USB2.0 Hub ผ่าน KVM Swtich ที่ต่อ Cascade ใน Level ที่ 2 ได้

3. CS1798 รองรับความละเอียดสูงสุด 1920 x 1080 @ 60 Hz ความละเอียดของแหล่งสัญญาณที่เชื่อมต่อควรเป็น 1920 x 1080 @ 60 Hz หรือต่ำกว่า เพื่อหลีกเลี่ยงปัญหาความเข้ากันได้

4. สำหรับเครื่อง Mac และ Sun ต้องเข้ากันได้กับการเชื่อมต่อ USB

5. ใช้ PC keyboard จำลองเป็น Mac/Sun keyboards หรือใช้ Mac/Sun keyboards ทำงานร่วมกับเฉพาะเครื่อง Mac/Sun เท่านั้น



ผังการต่อ



ข้อมูลจำเพาะ

Computer Connections
Direct	8
Maximum	512 (via Cascade)
Port Selection	OSD, Hotkey, Pushbutton
Connectors
Console Ports	1 x HDMI Female2 x USB Type A Female2 x 3.5mm Audio Jack Female (Green; 1 x front panel, 1 x rear panel)
KVM Ports	8 x HDMI Female8 x USB Type B Female8 x 3.5mm Audio Jack Female (Green)
Firmware Upgrade	1 x RJ11 Female (Black)
Power	1 x DC Jack
USB Hub	2 x USB Type A Female (1 x front panel, 1 x rear panel)
Switches
Port Selection	8 x Pushbutton
Reset	1 x Semi-recessed Pushbutton
Firmware Upgrade	1 x Slide Switch
LEDs
USB Link	8 (Green)
Power	1 (Dark Green)
On Line /Selected	8 (Orange)
Emulation
Keyboard / Mouse	USB
Video	1920 x 1080 @ 60Hz; 1920 x 1200 @ 60Hz
Scan Interval	1 – 255 seconds (default: 5 secs.)
Power Consumption	DC5V:5.8W:53BTU
Environmental
Operating Temperature	0 – 50°C
Storage Temperature	-20 – 60°C
Humidity	0 – 80% RH, Non-condensing
Physical Properties
Housing	Metal
Weight	3.49 kg ( 7.69 lb )
Dimensions (L x W x H)	43.24 x 25.72 x 4.40 cm(17.02 x 10.13 x 1.73 in.)
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.



อุปกรณ์ในกล่อง

• 1x 8-Port USB HDMI KVM Switch with Rack Mounting Kit

• 2x Custom USB HDMI KVM Cable Sets

• 1x Firmware Upgrade Cable

• 1x Power Adapter

• 1x Foot Pad Set (4 pcs)

• 1x User Instructions
